Características:

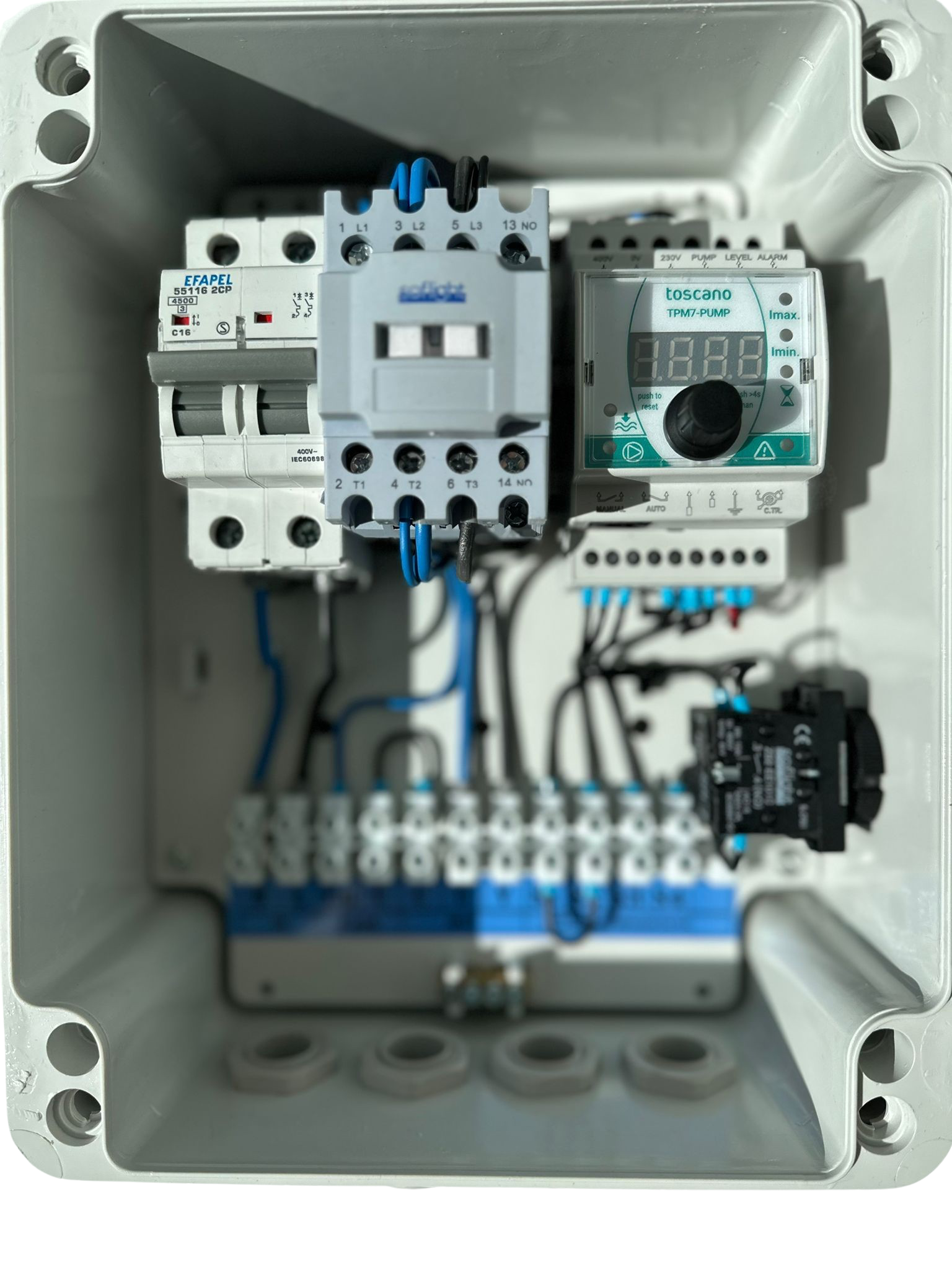

• Caixa de plástico ABS 250x200x140mm com tampa transparente
• Disjuntor 2P C16 EFAPEL
• Contactor Soflight 3P 230Vac
• Relé digital TPM7 Toscano
• Seletor Manual-0-Automático com retorno na posição “Manual”
• Opção de calibração automática
• Possibilidade de funcionamento com sondas
• Possibilidade de conexão de módulo WIFI TPUMP-W (opcional)
• Sinalização do estado de funcionamento da bomba

Proteções:

• Curto-circuito
• Sobrecarga
• Baixa carga
• Frequência excessiva de arranques
• Anti Bloqueio
• Consumo anormal
• Sobretensão

Conexões:

• Alimentação de entrada: N/L
• Condensador (opcional): Cu/C
• Saída para bomba: (C)/U/V
• Comando de segurança: S1/S2 (fazer shunt caso não seja utilizado)
• Pressostato/bóia: S3/S4

Descrição de Funcionamento:

Após realizar todas as ligações ao quadro e com o disjuntor ligado, o relé mostrará “OFF” no visor. Com o comando de segurança S1-S2 fechado e o seletor na posição “MANUAL”, o relé mostrará “HAND” e a bomba iniciará o funcionamento, ignorando o comando S3-S4.

Ao comutar o seletor para a posição “AUTOMÁTICO” e fechar o comando S3-S4 (start/stop), o relé mostrará “AUTO” e a bomba iniciará o funcionamento. Ao abrir o comando S3-S4 (start/stop), a bomba desliga. O comando de segurança S1-S2 desliga a bomba, independentemente do estado do comando S3-S4 (start/stop) ou do seletor.

Sempre que for detectada alguma anomalia, o relé exibirá a respectiva mensagem de erro. Quando o relé detecta baixa carga, inicia-se uma contagem de tempo para nova tentativa de rearme da bomba. O tempo de espera para rearme pode ser ajustado entre 3 e 99 minutos, com ajuste padrão de 15 minutos. O tempo de espera pode ser ignorado pressionando o “botão de controlo/reset” no relé. Em caso de sobrecarga, o erro só poderá ser anulado pressionando o “botão de controlo/reset” no relé.

Importante: Consulte o manual para configurações e detalhes adicionais.
